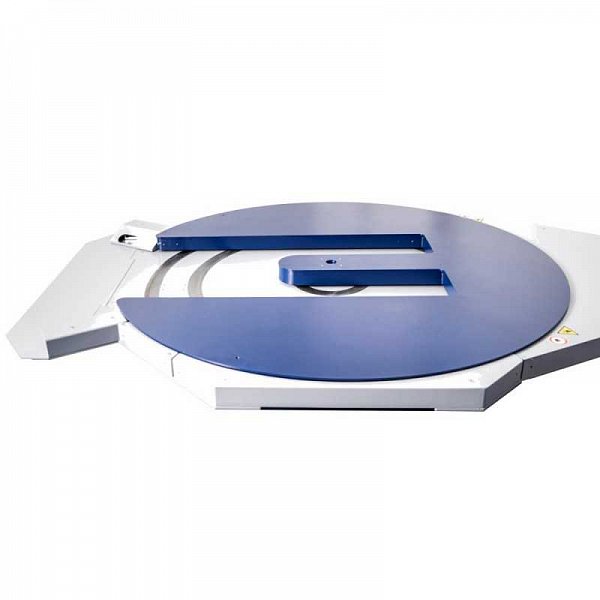

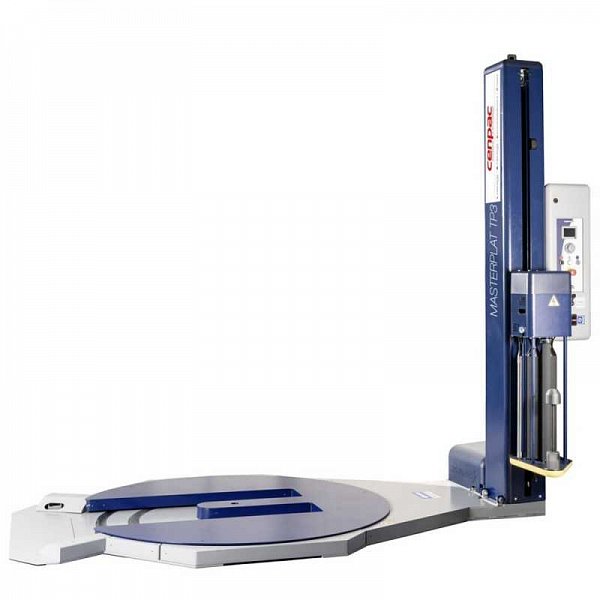

Серия MASTERPLAT PLUS TP3 – это упаковочные машины с поворотным столом, который имеет Е–образный вырез для удобства работы с рохлей. Поворотная платформа TP3 с Е – образным вырезом дает возможность загружать и снимать паллеты с помощью разных типов ручных гидравлических или электрических тележек.
Оператор может сам выбрать сторону загрузки из трёх вариантов (спереди, слева или справа). Серия создана для того, чтобы сочетать в одной машине простоту использования ECOPLAT и производительность ROTOPLAT.
Паллетоупаковщики серии MASTERPLAT PLUS TP3 оснащаются двумя видами кареток: кареткой FRD с механическим ручным тормозом для регулировки натяжения и кареткой PGS, которая имеет функцию фиксированного предварительного растяжения пленки и регулировку натяжения с панели управления.
После того, как груз установлен на стол, оператор прикрепляет пленку к столу и запускает упаковочный цикл кнопкой на панели управления. Какие упаковочные операции будет выполнять аппарат, и как они будут выглядеть, зависит от выбранного оператором цикла. Высота упаковываемого груза определяется автоматически фотодатчиком. Для удобства закрепления плёнки на поворотном столе есть специальное устройство. Для безопасности эксплуатации каретка имеет датчик остановки, который останавливает ее, если при движении вниз она наткнется на препятствие.
Программируемые параметры:
Мачта: изготавливается из холоднокатаной стали и имеет специальную внутреннюю конструкцию для обеспечения максимальной прочности и устойчивости к любым торсионным нагрузкам приводная цепь движется в специальном канале вверх и вниз с постоянным и точным контролем процесса обмотки
Фаза точки остановки: платформа всегда останавливается в той же позиции, что и до начала процесса упаковки. Это значительно экономит время и ресурсы на процесс. Плавный пуск и остановку регулирует инвертор, который позиционирует груз до и после упаковки. Зубчатые и червячные системы позволяют сохранить фазы поворотного стола даже во время позиционирования паллеты на платформу.
Рампа V-образной формы с фотодатчиком: рампа с V-образной формой упрощает загрузку паллет.
Каретка FRD: каретка с механическим ручным тормозом для регулировки натяжения.
Каретка PGS: предварительное фиксированное растяжение пленки 250%. (150%, 200%, 300% - по желанию). Регулировка натяжения электронная, с панели управления.
Производство компании Robopac (Сан-Марино, Италия)
Диаметр поворотного стола |
мм |
1500 (стандарт), 1650 (опционально), 1800 (опционально) |
|
Максимальный вес упаковываемого груза (включая поддон) |
кг |
1200 (стандарт), 1500 (опционально) |
|
Максимальная высота упаковываемого груза (включая поддон) |
мм |
2200 (стандарт), 2400/2800/3100 (опционально) |
|
Максимальный размер поддона |
мм |
800х1200 (стандарт), 1000x1200 (опционально), 1200x1200 (опционально) |
|
Модель каретки |
- |
FRD |
PGS |
Остановка стола в фазе |
- |
ДА |
|
Плавный пуск |
- |
ДА |
|
Натяжение пленки |
- |
Ручное |
Электронное, с пульта управления |
Предрастяжение пленки |
% |
- |
Фиксированное – 250% (стандарт), 150%, 200%, 300% (опционально) |
Скорость вращения поворотного стола |
Об. /мин |
5 ÷ 12 (5 ÷ 11 при ∅ стола 1800мм) |
|
Скорость вертикального перемещения каретки |
м/мин |
1,4 ÷ 4,0 |
|
Привод поворотного стола |
- |
Цепной |
|
Привод каретки |
- |
Цепной |
|
Электропитание |
В-Ф-Г |
230 1Ф ±10% 50/60 |
|
Установленная мощность |
кВт |
1,5 |
1,9 |
Рабочая температура окружающей среды |
°С |
0÷40 |
Благодаря электронным платам последнего поколения и полностью обновленной панели управления, паллетоупаковщики MASTERPLAT гарантируют максимальную гибкость операций по обмотке паллет в стретч-пленку.
После установки груза на стол, оператор закрепляет пленку на столе и запускает упаковочный цикл нажатием кнопки на панели управления. Последовательность осуществляемых аппаратом упаковочных операций, и их характер зависят от выбранного оператором цикла. Высота упаковываемого груза определяется автоматически с помощью фотодатчика.
Для облегчения закрепления плёнки на поворотном столе имеется специальное приспособление.
В целях обеспечения безопасности эксплуатации низ каретки оснащен датчиком остановки, который срабатывает, если при движении вниз каретка встретит какое-либо препятствие.
Каретка PGS: предварительное растяжение пленки фиксированное, одно значение на выбор 150%, 200%, 250% (по умолчанию) и 300%. Регулировка натяжения электронная, с панели управления.
Мачта:собирается из холоднокатаной стали и имеет специальную внутреннюю структуру в целях обеспечения максимальной прочности и устойчивости к любым торсионным напряжениям.Приводная цепь движется в специальном канале вверх и вниз с постоянным и точным контролем процесса обмотки. Система анти-падения каретки в случае чрезвычайной ситуации обеспечивает максимальную безопасность.
Программируемые параметры:
Платформа всегда останавливается в том же положении, что и была еще до начала процесса упаковки. Это значительно сокращает время и затраты на процесс. Плавный пуск и остановку контролирует инвертор, обеспечивающий позиционирование груза до и после упаковки. Зубчатые и червячные системы позволяют сохранить фазы поворотного стола даже во время позиционирования паллеты на платформу.
Переключатель с ключом: служит для мгновенного приостановления аварийного состояния каретки.
Многофункциональный переключатель: служит для активации и программирования функций машины.
Серия MASTERPLAT PLUS TP3 – это упаковочные машины с поворотным столом, который имеет Е–образный вырез для удобства работы с рохлей. Поворотная платформа TP3 с Е – образным вырезом дает возможность загружать и снимать паллеты с помощью разных типов ручных гидравлических или электрических тележек.
Оператор может сам выбрать сторону загрузки из трёх вариантов (спереди, слева или справа). Серия создана для того, чтобы сочетать в одной машине простоту использования ECOPLAT и производительность ROTOPLAT.
Паллетоупаковщики серии MASTERPLAT PLUS TP3 оснащаются двумя видами кареток: кареткой FRD с механическим ручным тормозом для регулировки натяжения и кареткой PGS, которая имеет функцию фиксированного предварительного растяжения пленки и регулировку натяжения с панели управления.
После того, как груз установлен на стол, оператор прикрепляет пленку к столу и запускает упаковочный цикл кнопкой на панели управления. Какие упаковочные операции будет выполнять аппарат, и как они будут выглядеть, зависит от выбранного оператором цикла. Высота упаковываемого груза определяется автоматически фотодатчиком. Для удобства закрепления плёнки на поворотном столе есть специальное устройство. Для безопасности эксплуатации каретка имеет датчик остановки, который останавливает ее, если при движении вниз она наткнется на препятствие.
Программируемые параметры:
Мачта: изготавливается из холоднокатаной стали и имеет специальную внутреннюю конструкцию для обеспечения максимальной прочности и устойчивости к любым торсионным нагрузкам приводная цепь движется в специальном канале вверх и вниз с постоянным и точным контролем процесса обмотки
Фаза точки остановки: платформа всегда останавливается в той же позиции, что и до начала процесса упаковки. Это значительно экономит время и ресурсы на процесс. Плавный пуск и остановку регулирует инвертор, который позиционирует груз до и после упаковки. Зубчатые и червячные системы позволяют сохранить фазы поворотного стола даже во время позиционирования паллеты на платформу.
Рампа V-образной формы с фотодатчиком: рампа с V-образной формой упрощает загрузку паллет.
Каретка FRD: каретка с механическим ручным тормозом для регулировки натяжения.
Каретка PGS: предварительное фиксированное растяжение пленки 250%. (150%, 200%, 300% - по желанию). Регулировка натяжения электронная, с панели управления.
Производство компании Robopac (Сан-Марино, Италия)
